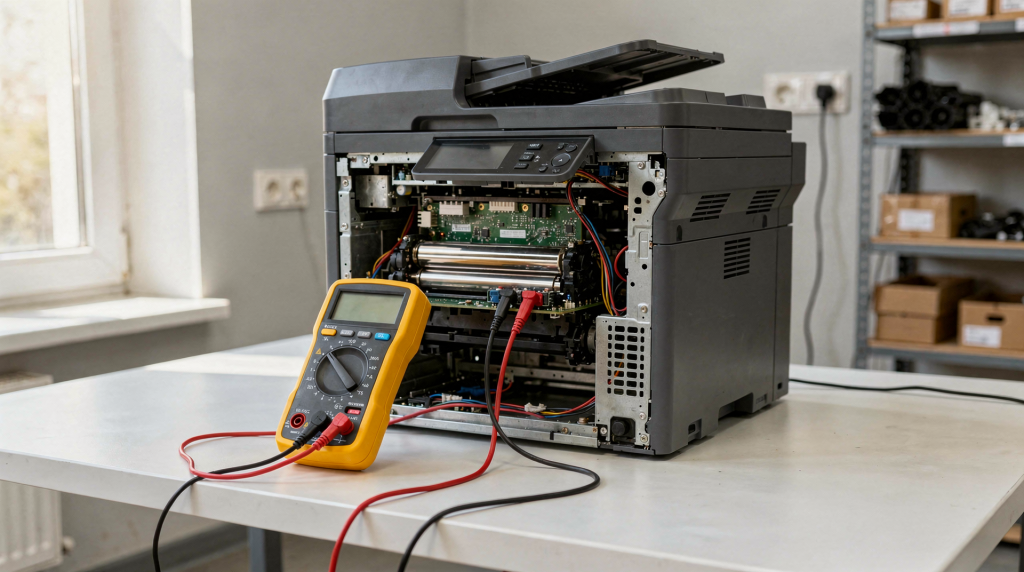

Использование мультиметра при ремонте принтеров и МФУ: основные измерения

Когда ко мне в сервис попадает принтер с симптомом «не включается», я первым делом берусь не за отвёртку, а за мультиметр. За годы практики убедился: этот прибор экономит часы диагностики и уберегает от бессмысленной замены деталей. Мультиметр — не просто «пищалка» для проверки батареек, а основной инструмент, который показывает, где пропало питание, есть ли обрыв, пробит ли элемент, доходит ли управляющее напряжение до нужного узла. Если освоить базовые измерения, можно в разы сократить время поиска неисправности и перестать гадать.

В этой статье разберём, какие измерения действительно нужны мастеру по оргтехнике, как их выполнять без ошибок и на что смотреть в типовых неисправностях. Всё, о чём пойдёт речь, — результат сотен ремонтов принтеров, МФУ и копиров, через которые прошли мои руки.

Зачем мультиметр нужен именно в ремонте принтеров и МФУ

В оргтехнике почти все неисправности сводятся к нескольким группам:

• нет питания;
• есть питание, но оно «просажено»;
• оборван кабель, шлейф или предохранитель;
• вышел из строя датчик;
• короткое замыкание на плате;
• неисправен узел нагрева, мотор, соленоид или источник питания.

Мультиметр позволяет проверить эти ситуации до разборки половины аппарата. Это особенно важно в принтерах и МФУ, где одна и та же симптоматика может быть вызвана и механикой, и электроникой. Например, принтер не захватывает бумагу — виноват может быть соленоид подачи, шаговый двигатель, оптопара датчика или даже просевшее питание на плате управления. Без измерений легко пойти по ложному пути и заменить исправный узел, а проблема останется. Мультиметр же за пару минут покажет, приходит ли напряжение на соленоид, цела ли его обмотка, есть ли короткое замыкание в цепи управления. Именно поэтому я всегда начинаю диагностику с прибора, а не с визуального осмотра.

Какой мультиметр подойдет для диагностики

Для ремонта принтеров и МФУ не нужен дорогой лабораторный прибор, но и совсем дешевый «ноунейм» часто подводит. Был случай, когда мультиметр за 300 рублей на пределе 20 В показывал 4,9 В вместо реальных 5,1 В — я потратил час, выискивая несуществующую просадку по линии питания логики. После замены прибора на нормальный всё встало на свои места. Поэтому к выбору стоит отнестись внимательно.

Минимально полезный набор функций

• измерение постоянного напряжения;
• измерение переменного напряжения;
• сопротивление;
• прозвонка со звуковым сигналом;
• проверка диодов;
• измерение тока — желательно, но не обязательно для старта.

На что смотреть при выборе

Если прибор врёт на напряжении или плохо прозванивает, диагностика превращается в угадайку. Лучше один раз купить нормальный мультиметр среднего ценового сегмента, чем постоянно сомневаться в показаниях.

Что проверить перед началом измерений

Перед тем как лезть в плату и разъёмы, нужно подготовиться. Это экономит время и снижает риск ошибки. Сколько раз я видел, как новичок тыкает щупами в плату, а потом удивляется, что мультиметр показывает ерунду — а дело всего лишь в оборванном щупе или неправильно выбранном режиме.

Базовый чек-лист

• проверить целостность щупов — прозвонить их между собой, слегка изгибая провод, чтобы выявить скрытый надлом;
• убедиться, что черный щуп вставлен в COM;
• красный щуп поставить в нужное гнездо для напряжения, а не в токовый вход;
• выбрать правильный режим измерения;
• если прибор ручной, выставить диапазон с запасом — например, для 24 В поставить предел 200 В, чтобы не спалить входные цепи при случайном выбросе;
• визуально осмотреть плату на подгар, трещины, вздутые конденсаторы, окислы и сломанные разъёмы.

Важный нюанс

Одна из самых частых ошибок новичков — попытка измерить напряжение, когда красный щуп стоит в гнезде для тока. В лучшем случае сгорит предохранитель мультиметра, в худшем — будет короткое замыкание. У меня был случай, когда после измерения тока забыл переставить щуп и начал мерить 220 В — мультиметр громко хлопнул, и пришлось менять предохранитель. С тех пор всегда проверяю положение щупов перед каждым измерением.

Основные измерения при ремонте принтеров и МФУ

Ниже — измерения, которые реально используются каждый день. Это не теория из учебника, а то, что я делаю руками при каждом ремонте.

1. Измерение напряжения питания

Это первое, с чего начинается любая диагностика. Без питания всё остальное бессмысленно.

Где проверять

• на выходе блока питания;
• на входе платы управления;
• на разъёмах моторных узлов;
• на шлейфах датчиков;
• на линии питания логики.

Как измерять

1. Перевести мультиметр в режим постоянного напряжения (DC).
2. Черный щуп поставить на общий провод или металлическую массу — обычно это корпус или специальная контактная площадка.
3. Красным щупом касаться нужной точки.
4. Сравнить показания с номиналом. Номиналы напряжений часто указаны на плате или в сервис-мануале.

Что важно

• если питание отсутствует полностью — ищем блок питания, предохранитель, обрыв кабеля;
• если напряжение есть, но сильно ниже нормы — возможна перегрузка, пробой нагрузки или неисправный стабилизатор. Например, вместо 24 В видим 8-10 В — скорее всего, что-то сильно садит линию;
• если напряжение «плавает» — часто виноват блок питания или плохой контакт в разъеме. Проверьте, не окислены ли контакты, не болтается ли разъём.

Типичный пример

Принтер не включается. На входе платы питания есть сеть, но на выходе 24 В отсутствуют. Проверяем предохранитель, диодный мост, ключевой транзистор, электролиты и цепь запуска. Без измерения напряжения можно долго менять «подозрительные» детали вслепую. Я обычно сначала мерю напряжение на большом сетевом конденсаторе после выпрямителя — там должно быть около 310 В. Если оно есть, а выходного нет, значит, проблема в высоковольтной части или в цепи запуска ШИМ-контроллера. Дальше уже смотрю осциллографом или прозваниваю ключевой транзистор.

2. Прозвонка предохранителей, кабелей и шлейфов

Прозвонка — одно из самых полезных измерений в ремонте оргтехники. Именно с неё часто начинается поиск «мёртвого» аппарата.

Что прозванивают

• сетевой и низковольтные предохранители;
• шлейфы каретки — в струйных принтерах они часто перетираются от постоянного движения;
• кабели питания;
• провода на моторы и соленоиды;
• дорожки после перегрева — если плата потемнела, дорожка могла перегореть;
• контакты разъемов.

Как делать правильно

• отключить питание;
• по возможности снять один конец цепи, чтобы не прозванивать параллельные участки;
• включить режим прозвонки;
• проверить цепь от конца до конца.

На что смотреть

• если звуковой сигнал есть, но сопротивление прыгает, контакт нестабилен — такое часто бывает в разъёмах с окислением;
• если сигнал то появляется, то исчезает при изгибе кабеля — провод надломлен внутри изоляции;
• если предохранитель звонится как «0 Ом», он цел;
• если цепь молчит — это либо обрыв, либо высокий переходной контакт (например, нагар на контактах реле).

Ошибка новичка

Прозванивать шлейф, не отключив его от платы. В результате можно получить ложные показания из-за параллельных цепей. Например, прозваниваешь датчик, а звуковой сигнал идёт через общую шину питания — кажется, что цепь цела, хотя на самом деле обрыв. Поэтому всегда отключайте хотя бы один конец проверяемой цепи.

3. Проверка диодов

В блоках питания и на платах принтеров диоды встречаются постоянно: в выпрямителях, защитных цепях, линиях обратной связи. Их проверка занимает секунды, а информации даёт много.

Как выглядит нормальная проверка

В режиме «диод» на одном направлении мультиметр показывает падение напряжения (обычно 0,3–0,7 В для кремниевых диодов), на другом — обрыв или очень большое сопротивление. Если прибор показывает «0» в обоих направлениях — диод пробит. Если «обрыв» в обоих — оборван.

Что это дает

• можно проверить выпрямительные диоды в блоке питания;
• найти пробитый диод в цепи питания — часто вызывает перегрузку и уход блока питания в защиту;
• оценить исправность защитных элементов, например, супрессоров;
• быстро понять, не закорочен ли элемент.

Практический совет

Если элемент стоит прямо в схеме и показания сомнительные, лучше отпаять хотя бы один вывод. Иначе соседние элементы могут искажать результат. Например, диод в параллель с катушкой реле может звониться в обоих направлениях из-за низкого сопротивления обмотки. Отпаял один вывод — и сразу видно реальное состояние.

4. Проверка сопротивления

Режим сопротивления нужен не только для «какой номинал у резистора». Он даёт понимание о целостности обмоток, датчиков и цепей.

Где используется

• проверка нагревательного узла;
• оценка состояния термистора;
• проверка моторов и соленоидов;
• поиск короткого замыкания;
• диагностика датчиков и катушек.

Что можно увидеть

• обрыв — сопротивление бесконечно большое;
• короткое замыкание — почти ноль;
• завышенное сопротивление — плохой контакт, деградация обмотки, неисправный элемент;
• нестабильные показания — трещина, надлом, окисление.

Полезный пример

Если соленоид подачи бумаги должен иметь сопротивление в десятки Ом, а прибор показывает «обрыв», узел неисправен. Если показывает почти ноль — вероятно, межвитковое замыкание или проблема с проводкой. Однажды у меня шаговый двигатель подачи бумаги показывал сопротивление обмотки 2 Ом вместо положенных 5 Ом — двигатель работал, но грелся и пропускал шаги. Замена двигателя решила проблему.

5. Проверка термистора и нагревательного узла

В лазерных принтерах и некоторых МФУ термистор контролирует температуру печки. Без него аппарат либо не греет, либо перегревается и уходит в ошибку.

Что проверяют мультиметром

• сопротивление термистора при комнатной температуре;
• изменение сопротивления при нагреве;
• целостность нагревателя;
• отсутствие пробоя на корпус.

Логика проверки

• холодный термистор имеет одно сопротивление (обычно десятки-сотни кОм);
• при нагреве сопротивление должно меняться в предсказуемую сторону — у NTC термисторов падает, у PTC растёт;
• если реакции нет — датчик неисправен.

Важно

Не путайте обрыв датчика с проблемой платы. Иногда причина в плохом контакте разъема или окислении проводов возле печки. Был случай: принтер выдавал ошибку перегрева, хотя термистор был исправен. Оказалось, окислились контакты в разъёме рядом с печкой — сопротивление контакта выросло, и плата управления воспринимала это как перегрев. Чистка контактов решила проблему.

6. Поиск короткого замыкания на плате

Это один из самых ценных навыков. Короткое замыкание на плате может быть не очевидным визуально, но мультиметр его покажет.

Как искать

• отключить питание;
• перевести мультиметр в прозвонку или сопротивление (лучше в сопротивление, чтобы видеть числовое значение);
• проверить подозрительную линию питания относительно массы;
• сравнить с соседними цепями;
• при необходимости локализовать участок поэтапно, отсоединяя узлы — например, отключаем шлейфы, платы расширения, пока сопротивление не поднимется.

Что настораживает

• очень низкое сопротивление между питанием и землей (меньше 10 Ом на силовых линиях);
• сильный нагрев детали после включения;
• срабатывание защиты блока питания;
• падение напряжения до нуля под нагрузкой.

Нюанс

Не каждое низкое сопротивление — короткое замыкание. На некоторых цепях логики сопротивление может быть небольшим (единицы Ом) из-за большого количества конденсаторов и низкоомных нагрузок, но это нормально. Нужен контекст и сравнение с исправным аппаратом или типовой схемой. Я обычно измеряю сопротивление на холодной плате и сравниваю с заведомо исправной — если разница в разы, значит, есть проблема.

7. Проверка датчиков и концевиков

В принтерах много датчиков: наличия бумаги, крышки, положения каретки, выхода листа. Их неисправность вызывает ложные ошибки и остановки печати.

Как проверять

• отключить питание;
• посмотреть, меняется ли состояние контакта при срабатывании — механические концевики должны замыкаться или размыкаться;
• прозвонить датчик в двух состояниях;
• проверить, доходит ли сигнал до платы — прозвонить цепь от датчика до разъёма на плате управления.

Типовые симптомы

• аппарат «не видит» закрытую крышку;
• думает, что бумага застряла;
• не понимает положение каретки;
• останавливает печать без явной причины.

Во многих случаях виноват не сам датчик, а его проводка или загрязнение оптики. Например, оптопара датчика выхода листа забивается тонером и перестаёт реагировать — мультиметр тут не поможет, нужна чистка. Но сначала я всегда проверяю, меняется ли сигнал на разъёме платы при перекрытии оптопары — если нет, то проблема либо в датчике, либо в проводке.

Практический порядок диагностики

Ниже — простой рабочий алгоритм, который я выработал за годы ремонта. Он идёт от простого к сложному и позволяет быстро локализовать неисправность.

Пошаговая схема

1. Осмотреть аппарат визуально.
2. Проверить питание на входе — есть ли сетевое напряжение.
3. Проверить предохранители и разъемы.
4. Измерить выходные напряжения блока питания.
5. Проверить наличие напряжения на плате управления.
6. Прозвонить шлейфы, кабели и цепи датчиков.
7. Проверить подозрительные диоды, стабилизаторы и элементы защиты.
8. Измерить сопротивление моторов, соленоидов и нагревательных цепей.
9. Сравнить результаты с нормой или с заведомо исправным узлом.

Почему такой порядок удобен

Он идет от простого к сложному. Сначала исключаются базовые проблемы: питание, обрыв, разъем. Потом — отдельные компоненты и узлы. Такой подход не даёт уйти в дебри, когда причина была в отошедшем шлейфе, а вы уже полчаса копаете схему управления двигателем.

Таблица типовых измерений

Эту таблицу я часто использую как шпаргалку, когда нужно быстро вспомнить, что и в каком режиме проверять. Сохраните себе — пригодится.

Частые ошибки при работе мультиметром

1. Измерение не в том режиме

Например, напряжение проверяют в режиме сопротивления. Это даёт бессмысленные показания, а в худшем случае можно повредить прибор. Сам однажды второпях начал мерить 24 В на пределе прозвонки — мультиметр запищал и показал какую-то ерунду, хорошо, что не сгорел.

2. Неверная полярность или точка измерения

На платах принтеров легко спутать землю, сигнальную линию и питание. Особенно когда разъём не подписан. Всегда сверяйтесь со схемой или ищите общий провод по самым толстым дорожкам и конденсаторам.

3. Прозвонка без отключения узла

Параллельные цепи маскируют реальный обрыв. Уже упоминал: отключите хотя бы один конец цепи, иначе рискуете пропустить обрыв.

4. Проверка деталей «в схеме» без понимания обвязки

Стабилизатор, диод или резистор могут давать ложные показания из-за соседних элементов. Например, резистор, запаянный параллельно конденсатору, при измерении сопротивления покажет заниженное значение из-за зарядки конденсатора. Нужно либо отпаять, либо понимать, как влияет обвязка.

5. Доверие только звуковому сигналу

Пищалка удобна, но важно смотреть и на числовое значение. Прозвонка может пищать при сопротивлении до 50 Ом, а для силовой цепи это уже плохой контакт. Был случай: прозвонка показывала, что предохранитель цел, а на самом деле он имел сопротивление 30 Ом из-за внутреннего разрушения — под нагрузкой напряжение падало.

6. Работа под напряжением без аккуратности

Щуп легко соскальзывает и устраивает короткое замыкание. На плотной плате с мелкими компонентами это может убить микросхему. Используйте щупы с тонкими наконечниками и всегда фиксируйте руку, чтобы избежать соскальзывания.

Как не спалить мультиметр и плату

• всегда проверяйте, куда вставлен красный щуп — особенно после измерения тока;
• начните с самого высокого диапазона, если сомневаетесь — лучше увидеть «1» на экране, чем дым из прибора;
• не меряйте ток без необходимости — для этого нужно переключать щуп в отдельное гнездо и включать прибор в разрыв цепи, что чревато ошибками;
• не касайтесь двумя щупами соседних дорожек на плотной плате — используйте щупы с тонкими наконечниками и при необходимости изолируйте оголённые части термоусадкой;
• на сетевых участках работайте особенно аккуратно — держите щупы за изолированные ручки, не касайтесь металлических частей.

Когда мультиметра уже недостаточно

Мультиметр закрывает базовую диагностику, но не все. Бывают ситуации, когда без дополнительных приборов не обойтись.

Нужен осциллограф, если

• питание есть, но схема не запускается — нужно смотреть, есть ли тактовые импульсы на кварце, приходят ли сигналы управления на ШИМ-контроллер;
• нужно смотреть импульсы на датчиках — например, энкодер каретки выдаёт последовательность импульсов, мультиметр покажет только среднее напряжение;
• есть подозрение на отсутствие тактирования — процессор не стартует, а все напряжения в норме;
• надо анализировать управляющие сигналы на плате — форма и амплитуда сигналов на затворах транзисторов, линиях данных.

Я часто сталкивался с ситуацией, когда принтер включается, но каретка не двигается. Питание на мотор приходит, обмотки целы, а сигналов управления нет. Осциллограф показывал, что на кварцевом резонаторе нет генерации — замена кварца решала проблему.

Нужна замена узла, если

• есть явный пробой — например, пробит силовой транзистор в блоке питания, и ремонт неоправданно дорог;
• обмотка мотора в обрыве — перемотка шагового двигателя в домашних условиях практически невозможна;
• датчик не меняет состояние — и дело не в проводке, а в самом чувствительном элементе;
• плата сильно выгорела и ремонт экономически нецелесообразен — проще заменить плату целиком.

Короткий чек-лист мастера

• проверить питание;
• прозвонить предохранитель;
• осмотреть разъемы и шлейфы;
• измерить выход блока питания;
• проверить диоды и стабилизаторы;
• измерить сопротивление моторов, соленоидов, термисторов;
• искать короткое замыкание на линии питания;
• сравнить результаты с нормой.

FAQ

Какой режим мультиметра чаще всего нужен при ремонте принтера?

Чаще всего используются DC-напряжение, прозвонка, сопротивление и режим проверки диодов. Именно эти четыре режима покрывают 90% всех измерений в оргтехнике.

Можно ли проверять шлейфы прямо на плате?

Можно, но лучше отключить хотя бы один конец цепи. Иначе показания могут быть ложными из-за параллельных цепей. Если очень нужно проверить на месте, попробуйте прозвонить каждый контакт относительно соседних, но гарантии точности не будет.

Почему мультиметр показывает «обрыв», хотя деталь исправна?

Причина может быть в плохом контакте щупов, окислении вывода, параллельной цепи или неверном режиме измерения. Проверьте щупы на заведомо исправном проводнике, зачистите выводы детали от окислов и убедитесь, что стоите в правильном режиме.

Нужно ли выпаивать деталь перед проверкой?

Не всегда. Для грубой диагностики часто достаточно проверки в схеме. Но если показания сомнительные, лучше изолировать один вывод. Например, диод в цепи питания можно проверить, не выпаивая, если рядом нет низкоомных резисторов, но для точности лучше отпаять.

Что важнее при ремонте оргтехники: прозвонка или измерение напряжения?

Оба режима важны. Сначала обычно проверяют наличие питания, потом ищут обрывы и короткие замыкания. Я всегда начинаю с напряжений, а затем, если питание в норме, перехожу к прозвонке и сопротивлениям.

Вывод

Мультиметр в ремонте принтеров и МФУ — это базовый инструмент, без которого сложно работать осмысленно. Он помогает быстро найти отсутствие питания, обрыв, пробой, неисправный датчик или проблемный узел. Если вы выстроите простую последовательность измерений — от питания к прозвонке, затем к проверке диодов и сопротивлений, — диагностика станет намного быстрее и точнее.

Главное правило одно: не гадать, а проверять. Именно это отличает нормальный ремонт от бесконечной замены деталей наугад. За годы практики я убедился: мультиметр — это продолжение рук мастера, и чем лучше вы им владеете, тем меньше времени тратите на поиск неисправности и тем реже ошибаетесь.
