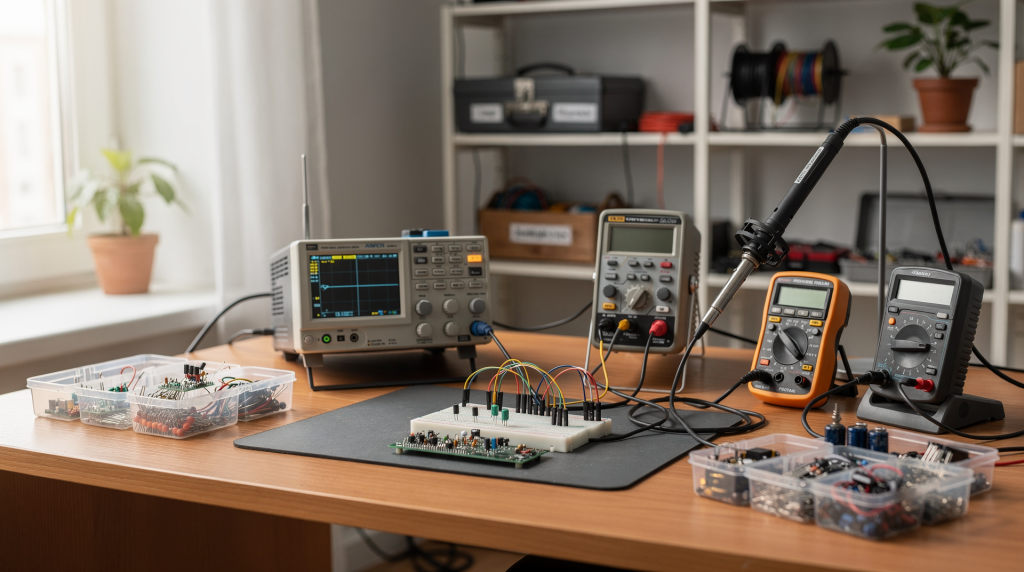

Как собрать домашнюю лабораторию для изучения электроники и радиотехники

Когда ко мне приходят ребята, которые только начинают путь в ремонте, я часто вижу одну и ту же картину: стол завален дорогими приборами, а прозвонить цепь нормально не могут. Домашняя лаборатория — это не витрина с оборудованием, а рабочее пространство, где вы понимаете, что измеряете, зачем паяете и какую неисправность ищете. Без системы деньги улетают быстро, а толку — ноль.

Ниже разберу, что реально нужно на старте, как расставить приоритеты, на чем можно сэкономить без потери качества, а на чем экономить нельзя категорически. Соберем набор, который подойдет для учебы, диагностики и первых осмысленных ремонтов.

Зачем вообще нужна домашняя лаборатория

Домашняя лаборатория — это не «мастерская мечты» из роликов на YouTube, а набор инструментов и условий, которые позволяют:

• изучать электронику на практике, а не по картинкам;
• собирать и проверять простые схемы;
• измерять напряжение, ток, сопротивление, форму сигнала;
• искать неисправности в бытовой и офисной электронике;
• отрабатывать пайку и демонтаж компонентов;
• не превращать каждую проверку в риск для платы, прибора или себя.

Если говорить проще, лаборатория нужна, чтобы перейти от теории к осмысленным действиям. Я не раз наблюдал, как человек три месяца читает схемы, а потом впервые берет в руки мультиметр — и теряется. Схему можно изучать бесконечно, но понимание приходит только тогда, когда вы сами измерили напряжение, увидели просадку питания, поймали короткое замыкание или нашли «плавающий» контакт. Пока руки не почувствуют реальную плату — знания остаются абстракцией.

С чего начать: определить задачи

Перед покупкой оборудования важно понять, что именно вы хотите делать. Я не раз видел, как человек покупает паяльный фен за пятнадцать тысяч, а потом выясняет, что ему пока нужен только мультиметр и нормальный свет. От задач зависит состав лаборатории, и если этого не продумать — будет набор красивых коробок, а не рабочий инструмент.

Для чего может использоваться домашняя лаборатория

• Изучение основ электроники.
• Сборка простых схем на макетной плате.
• Проверка блоков питания и зарядных устройств.
• Диагностика плат управления принтеров, МФУ, мониторов и бытовой техники.
• Ремонт кабелей, разъемов, шлейфов, мелких узлов.
• Освоение пайки SMD и выводных компонентов.
• Работа с аналоговой и цифровой схемотехникой.

Типичная ошибка новичка

Классика жанра: сначала покупают «самый красивый» осциллограф, дорогую паяльную станцию и набор редких инструментов, а потом оказывается, что нет нормального мультиметра, удобного света, третьей руки и даже обычного стола. В результате работать неудобно, знания не складываются в систему, а дорогой осциллограф пылится без дела. Я через это проходил сам — в начале пути купил прибор, до которого дорос только через полтора года. Деньги были потрачены зря, потому что на тот момент я даже не понимал, что именно хочу им измерять.

Базовый набор: что нужно обязательно

Если собрать лабораторию с умом, стартовый комплект будет небольшим. Для обучения и первых ремонтов достаточно 7–10 позиций. Главное — чтобы каждая вещь решала конкретную задачу, а не просто лежала на столе для красоты.

Минимальный набор

Инструменты первой необходимости: что брать в первую очередь

1. Мультиметр

Это главный прибор для старта. Без него домашняя лаборатория почти бесполезна — вы просто не сможете понять, что происходит на плате. Я всегда говорю: если у вас есть только тысяча рублей — купите мультиметр, а не паяльник.

Что должен уметь нормальный мультиметр:

• измерять постоянное и переменное напряжение;
• измерять сопротивление;
• прозванивать цепи;
• измерять диоды;
• желательно — измерять емкость и частоту;
• иметь нормальные щупы и защиту по входам.

Для ремонта электроники особенно важны:

• режим прозвонки с быстрым откликом — когда ты ищешь короткое замыкание на плате, задержка в полсекунды дико бесит;
• измерение падения на диодах — без этого не проверить диодный мост или защитный стабилитрон;
• предохранители внутри корпуса — дешевые приборы часто экономят на защите, и при ошибке выгорает весь мультиметр;
• понятный дисплей без лишней «красоты» — анимация разрядов и подсветка радугой не помогут найти КЗ.

Не стоит брать самый дешевый прибор безымянного бренда. Он может врать на измерении сопротивления, тормозить в прозвонке и не иметь нормальной защиты. Для учебы это еще терпимо, но для реальной диагностики — плохой вариант. Я как-то взял на выезд дешевый мультиметр — он показал обрыв там, где было короткое замыкание. Полчаса искал несуществующую неисправность.

2. Паяльное оборудование

Для начала можно использовать обычный паяльник с хорошим жалом и терморегуляцией, но лучше сразу ориентироваться на паяльную станцию. Разница между простым паяльником за триста рублей и станцией — это разница между мучением и работой.

Что важно:

• стабильная температура — когда паяльник остывает на каждом контакте, нормально паять невозможно;
• нормальный нагрев без долгого ожидания — ждать три минуты перед каждым касанием платы неудобно;
• доступные жала — если жала стоят как полпаяльника и продаются только под заказ, это проблема;
• удобная рукоятка — рука не должна уставать через десять минут;
• возможность работать с тонкими и средними платами.

Если планируется работа с SMD-компонентами, полезны:

• тонкие жала — без них резистор 0805 еще можно припаять, а 0603 уже проблема;
• фен для демонтажа — микросхемы в корпусе SOP или QFP паяльником не снимешь;
• термостойкий коврик — стол портится быстро, а запах горелого текстолита не выветривается;
• пинцет и оплетка.

3. Лабораторный блок питания

Это один из самых полезных приборов после мультиметра. Он позволяет безопасно подавать питание на плату и ограничивать ток — а это критически важно при первом включении после ремонта.

Зачем он нужен:

• проверка плат после ремонта — подаем напряжение и смотрим, не уходит ли ток в замыкание;
• поиск короткого замыкания — выставляем ограничение тока и смотрим, что греется;
• питание самодельных схем;
• тестирование модулей и узлов без родного устройства — например, проверить дисплей от принтера, не включая весь аппарат;
• контроль потребления тока — если плата должна потреблять 200 мА, а жрет полампера, значит, что-то не так.

Ключевые параметры:

• регулируемое напряжение;
• ограничение тока — без этого можно спалить плату в первую секунду;
• стабильность выходного напряжения — дешевые блоки могут просаживаться под нагрузкой;
• удобная индикация;
• защита от короткого замыкания.

Для домашней лаборатории часто достаточно модели с диапазоном до 30 В и током 3–5 А. Этого хватит для большинства плат управления, зарядных устройств и самодельных схем.

Осциллограф: покупать сразу или потом

Осциллограф сильно расширяет возможности лаборатории, но на старте он не всегда обязателен. Если цель — освоить базовую диагностику и научиться читать простые схемы, сначала хватит мультиметра и блока питания. Я знаю мастеров, которые первые два года работали вообще без осциллографа и прекрасно справлялись с ремонтом блоков питания и плат управления.

Когда осциллограф уже нужен

• вы изучаете импульсные блоки питания — там без осциллографа не увидеть, работает ли ШИМ-контроллер и не уходит ли он в защиту;
• работаете с цифровыми сигналами — например, проверяете обмен по I2C или SPI;
• ремонтируете материнские платы, контроллеры, интерфейсные цепи;
• хотите видеть форму сигнала, а не только его наличие — мультиметр показывает среднее значение, а осциллограф покажет выбросы, шумы и искажения;
• разбираете генераторы, усилители, радиотехнику.

Что важно при выборе

• достаточная полоса пропускания для ваших задач — для импульсных блоков питания хватит 50–100 МГц;
• 2 канала — хороший минимум для начала, один канал сильно ограничивает;
• удобный интерфейс — если настройка триггера занимает пять минут, вы будете избегать осциллографа;
• нормальные щупы — родные щупы часто идут в комплекте, и они обычно посредственные;
• возможность триггера — без этого сигнал плывет и ничего не разобрать;
• понятная работа по сохранению осциллограмм.

Для учебных задач часто берут недорогой цифровой осциллограф. Это разумно, если вы понимаете ограничения прибора и не ждете от него чудес. Дешевый осциллограф на 25 МГц не покажет вам честный меандр на 10 МГц — будет синус с заваленными фронтами, и это нормально для его цены.

Как организовать рабочее место

Даже хороший набор инструментов не спасет, если рабочее место неудобное. Я много раз видел, как люди пытаются паять на краю стола, заваленного деталями, в полутьме — и удивляются, что ничего не получается.

Что должно быть на столе

• ровная прочная поверхность — стол не должен шататься, когда вы давите жалом на плату;
• хороший свет без теней — тень от руки или головы не должна падать на рабочую зону;
• розетки с запасом — когда на столе блок питания, станция, осциллограф и лампа, двух розеток мало;
• место под приборы — они должны стоять стабильно, а не висеть над пропастью;
• зона для пайки — отдельный участок с термостойким покрытием;
• место для разборки устройств — когда разбираете принтер или монитор, детали занимают много места;
• отдельный контейнер для винтов и мелких деталей — иначе винты от корпуса смешаются с винтами от платы, и сборка превратится в квест.

Освещение

Это недооцененный пункт. Слабый свет приводит к браку пайки, пропущенным трещинам, непропаянным ножкам и ошибкам при диагностике. Я как-то полчаса искал микротрещину на плате, а потом включил нормальную лампу — и увидел ее сразу.

Лучше использовать:

• яркую лампу с нейтральным светом — холодный белый дает резкие тени, теплый желтый искажает цвета;
• локальную подсветку рабочей зоны — свет должен падать именно туда, куда вы смотрите;
• увеличительную лампу или лупу с подсветкой — для SMD-компонентов без увеличения просто не обойтись.

Вентиляция

При пайке и работе с флюсом нужен отвод дыма. Минимум — вытяжка или локальный вентилятор. Работать в закрытой комнате без проветривания — плохая привычка, которая со временем может сказаться на здоровье. Канифольный дым не так безобиден, как кажется, а некоторые флюсы при нагреве выделяют довольно едкие вещества.

Что купить позже: расширение лаборатории

Когда базовый набор уже освоен, можно постепенно расширять оснащение. Но не стоит покупать все сразу — каждый новый прибор должен закрывать конкретную потребность, которая уже возникла в работе.

Полезные дополнительные инструменты

• LCR-метр для измерения емкости, индуктивности и сопротивления — когда стандартного мультиметра уже не хватает;
• ESR-метр для проверки электролитических конденсаторов — в блоках питания это один из главных инструментов;
• программатор для микросхем памяти и контроллеров — нужен, когда начинаете работать с прошивками;
• тепловизор или термометр для поиска перегрева — удобно искать короткое замыкание по нагреву;
• электронная нагрузка для тестирования блоков питания — позволяет проверить, держит ли блок заявленный ток;
• логический анализатор для цифровых сигналов — когда осциллографа не хватает для анализа протоколов;
• набор пробников и зажимов — для удобного подключения к точкам измерения;
• антистатический коврик и браслет — обязателен при работе с чувствительной электроникой.

Что реально полезно, а что часто покупают зря

Безопасность: без нее лаборатория быстро превращается в источник проблем

Работа с электроникой кажется безопасной только до первого короткого замыкания, пробитого блока питания или ожога от жала. Я через это проходил — и поверьте, лучше учиться на чужих ошибках.

Основные правила

• Всегда проверяйте, есть ли напряжение перед касанием платы — даже если вы «точно помните», что выключили.
• Не работайте с сетевыми устройствами без понимания, где «горячая» часть — в импульсных блоках питания первичная сторона под сетевым напряжением, и это смертельно опасно.
• Используйте предохранители и ограничение тока — блок питания без ограничения тока может спалить плату быстрее, чем вы заметите дым.
• Не включайте плату «наугад» — сначала осмотр, потом прозвонка, потом подача питания.
• Перед подачей питания осматривайте плату на предмет замыканий и перепутанных деталей — капля припоя между дорожками может устроить короткое замыкание.
• Не работайте одной рукой в опасных узлах, если не понимаете риски — при поражении током путь через две руки проходит через сердце.
• Держите на столе только нужные инструменты, лишнее убирайте — беспорядок приводит к случайным замыканиям.

Что особенно важно для новичка

Многие ошибки происходят не из-за незнания схемы, а из-за спешки. Например:

• перепутали полярность питания — и спалили микросхему;
• забыли ограничить ток — и плата ушла в разнос;
• подали напряжение на плату с коротким замыканием — хорошо, если сработала защита блока питания;
• использовали неподходящий паяльник и оторвали дорожку — перегрев убивает платы быстрее, чем кажется;
• проверяли устройство без осмотра и диагностики — включили и надеялись, что заработает.

Как собрать лабораторию по этапам

Если бюджет ограничен, лучше идти поэтапно. Я сам собирал свою лабораторию годами, и это нормально — каждый прибор появлялся тогда, когда возникала реальная потребность.

Этап 1. База

• мультиметр;
• паяльник или простая станция;
• припой;
• флюс;
• пинцет;
• бокорезы;
• лупа;
• свет;
• органайзер для деталей.

Этап 2. Диагностика и питание

• лабораторный блок питания;
• оплетка и отсос;
• третья рука;
• термостойкий коврик;
• ESD-коврик при работе с чувствительными платами.

Этап 3. Продвинутая работа

• осциллограф;
• ESR/LCR-метр;
• программаторы;
• электронная нагрузка;
• инструменты для точной пайки SMD.

Как не переплатить при покупке

Рабочие принципы

• Сначала покупайте то, чем будете пользоваться каждую неделю — мультиметр и паяльник важнее тепловизора.
• Сравнивайте не только цену, но и расходники, ремонтопригодность, доступность щупов и жал — дешевый прибор с дорогими расходниками в итоге обойдется дороже.
• Избегайте приборов без внятной защиты и документации — если производитель не может нормально описать характеристики, это плохой знак.
• Не гонитесь за максимальными характеристиками, если задачи простые — осциллограф на 200 МГц для ремонта зарядок от телефона избыточен.
• Лучше один надежный мультиметр, чем три «почти рабочих» — проверено на личном опыте.

Простой ориентир по приоритетам

1. Безопасное измерение.
2. Удобная пайка.
3. Ограничение тока при питании плат.
4. Нормальный осмотр и освещение.
5. Только потом — расширенная измерительная база.

Типовые ошибки при сборке домашней лаборатории

• Покупка дорогого, но ненужного оборудования — осциллограф за 50 тысяч, когда вы еще не умеете пользоваться мультиметром.
• Экономия на мультиметре и щупах — плохие щупы врут на измерении сопротивления и создают помехи.
• Отсутствие вентиляции и нормального света — глаза устают, легкие страдают.
• Рабочий стол без порядка — поиск нужного пинцета занимает больше времени, чем сама работа.
• Хранение деталей «в куче» — резисторы, конденсаторы и микросхемы в одной коробке, и ничего не найти.
• Работа без ограничения тока — одна ошибка, и плата превращается в нагревательный элемент.
• Использование плохого припоя и сомнительного флюса — пайка получается матовая, холодная, с плохим смачиванием.
• Игнорирование антистатической защиты там, где она нужна — микросхемы памяти и контроллеры статика убивает незаметно.
• Попытка ремонтировать сложные платы без базовой практики — сначала научитесь паять и измерять, потом беритесь за материнские платы.

Чек-лист: готова ли ваша лаборатория к работе

• Есть ли стабильный стол?
• Достаточно ли света?
• Есть ли мультиметр с нормальными щупами?
• Есть ли паяльное оборудование?
• Есть ли припой, флюс, пинцет, бокорезы?
• Есть ли место для деталей и крепежа?
• Есть ли блок питания с ограничением тока?
• Организована ли вентиляция?
• Понимаете ли вы, с какими устройствами будете работать?
• Есть ли базовые меры безопасности?

Если хотя бы по половине пунктов ответ «нет», лаборатория еще не готова к нормальной работе. Не обманывайте себя — лучше потратить время на организацию сейчас, чем мучиться потом.

Практичный стартовый набор для дома

Если нужен минимальный, но рабочий комплект, ориентируйтесь на такой состав:

• мультиметр;
• паяльная станция или паяльник с регулировкой температуры;
• припой;
• флюс;
• пинцет;
• бокорезы;
• лупа с подсветкой;
• лабораторный блок питания;
• оплетка для демонтажа;
• органайзер;
• хороший свет.

Этого достаточно, чтобы начать изучать электронику осмысленно, собирать простые схемы и делать первые шаги в ремонте. С этого набора я начинал сам, и он честно отработал первые два года.

FAQ

С какого прибора лучше начать?

С мультиметра. Без него диагностика превращается в догадки. Я всегда советую: сначала научитесь измерять, потом паять, потом все остальное.

Нужен ли осциллограф новичку?

Не сразу. На старте важнее научиться измерять, паять и понимать базовые узлы. Осциллограф нужен, когда задачи становятся сложнее — например, вы начинаете разбираться с импульсными блоками питания или цифровыми сигналами.

Можно ли собрать лабораторию на очень маленький бюджет?

Да. Начните с базового набора и докупайте инструменты по мере роста задач. Главное — не экономить на безопасности и измерениях. Лучше один хороший мультиметр, чем три дешевых прибора, которые врут.

Какой блок питания выбрать для домашних задач?

Регулируемый лабораторный блок питания с ограничением тока. Это самый удобный вариант для проверки плат и самодельных схем. Берите модель с диапазоном до 30 В и током 3–5 А — этого хватит для большинства задач.

Что важнее: дорогой инструмент или порядок на столе?

На практике порядок, свет, удобство и нормальная организация рабочего места часто полезнее, чем один дорогой прибор. Я видел мастеров, которые делали сложные ремонты на коленке с простым паяльником — потому что у них был порядок в голове и на столе.

Нужны ли антистатические средства?

Если вы работаете с чувствительной электроникой, да. Особенно полезны ESD-коврик и браслет при ремонте плат и микросхем. Статика убивает микросхемы не сразу — иногда они начинают глючить через месяц после незаметного пробоя.

Вывод

Домашняя лаборатория для электроники и радиотехники строится не вокруг количества приборов, а вокруг задач. Сначала нужны измерение, безопасное питание, удобная пайка и нормальные условия работы. Потом — расширение под конкретные направления: ремонт блоков питания, плат управления, цифровой техники или радиосхем.

Если собрать лабораторию поэтапно и без лишних покупок, она быстро начнет приносить пользу: в обучении, практике и реальном ремонте. Именно такой подход дает результат — не случайный набор устройств, а рабочее пространство, где каждая вещь помогает понимать электронику глубже. И помните: самый дорогой прибор в лаборатории — это ваша голова. Инструменты лишь помогают ей работать.
