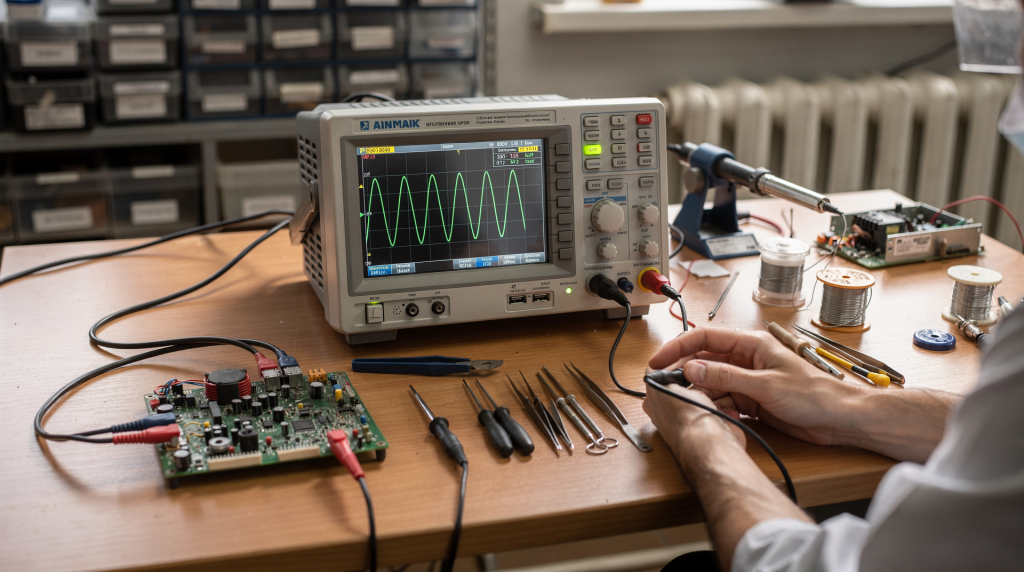

Как пользоваться осциллографом при ремонте электроники

Мультиметр показывает 5 вольт, а плата не стартует. Знакомая ситуация? Напряжение вроде бы в норме, но устройство ведёт себя непредсказуемо: то запустится, то уйдёт в защиту, то зависнет через минуту после включения. В такие моменты становится понятно, что обычному тестеру не хватает скорости и разрешения, чтобы уловить кратковременные провалы, пульсации или сбои тактирования. Именно здесь на сцену выходит осциллограф — прибор, который показывает не усреднённую цифру, а реальную форму сигнала во времени.

За годы ремонта принтеров, МФУ, блоков питания и плат управления я убедился: осциллограф — это не «сложный прибор для избранных», а такой же рабочий инструмент, как паяльник или пинцет. Он не требует высшего образования, но требует понимания базовых принципов. Если мультиметр отвечает на вопрос «сколько?», то осциллограф — на вопросы «что происходит?» и «почему это не работает?». А это уже совсем другой уровень диагностики.

Что показывает осциллограф и зачем он нужен мастеру

Если совсем коротко, осциллограф отвечает на несколько ключевых вопросов:

• есть ли сигнал вообще;
• как он выглядит;
• не искажён ли он;
• совпадает ли его амплитуда и частота с нормой;
• появляются ли провалы, выбросы, шумы, дрожание, пропуски импульсов.

Для ремонта это важно в ситуациях, когда мультиметр бессилен. Например, блок питания запускается и тут же уходит в защиту — тестер покажет кратковременный всплеск напряжения, но вы не поймёте, было ли это нормальное включение или аварийный выброс. Или на плате есть питание, но устройство не стартует — мультиметр видит стабильные 3.3 В, а осциллограф обнаруживает, что на этой линии «сидят» импульсные помехи амплитудой в полвольта, которых достаточно, чтобы сбить логику контроллера.

Особенно часто я сталкиваюсь с такой картиной при ремонте плат управления принтеров: напряжение на выходе стабилизатора в норме, а микроконтроллер не подаёт признаков жизни. Подключаешь осциллограф — и видишь, что на линии VCC проседает напряжение каждые 200 микросекунд из-за пробитого конденсатора в обвязке. Мультиметр такое не ловит, потому что измеряет среднеквадратичное значение и просто не успевает отреагировать на кратковременные провалы.

Другой типичный случай — контроллер работает нестабильно: индикация моргает, кнопки срабатывают через раз. Мультиметр показывает, что питание есть, а осциллограф выявляет, что на кварцевом резонаторе генерация то появляется, то срывается из-за плохого контакта или деградировавшего конденсатора в цепи обратной связи. Без осциллографа такой дефект можно искать неделями, перебирая все компоненты подряд.

Что осциллограф не заменяет

При всех своих возможностях осциллограф — не универсальная замена мультиметру. Более того, пытаться использовать его для задач, которые быстрее и проще решаются тестером, — значит терять время и создавать лишние риски.

Осциллограф неудобно использовать для:

• точного измерения постоянного напряжения — мультиметр даст цифру с точностью до милливольта за секунду, а на осциллографе придётся ловить уровень по клеткам, выставлять смещение и всё равно получить погрешность в несколько процентов;
• прозвонки цепей — для этого нужен режим «пищалки», которого в осциллографе просто нет;
• поиска короткого замыкания — здесь важна низковольтная прозвонка с малым током, чтобы не повредить чувствительные компоненты;
• быстрой проверки диодов, транзисторов, резисторов — мультиметр в режиме проверки p-n переходов показывает падение напряжения, что критично для оценки исправности полупроводников.

Правильный подход, который я выработал за годы практики, такой: мультиметр — для базовой проверки, осциллограф — для понимания динамики сигнала. Сначала убеждаемся, что питание приходит, короткого замыкания нет, ключевые компоненты не пробиты. А потом уже смотрим осциллографом, как схема ведёт себя в динамике: запускается ли, генерирует ли, не уходит ли в защиту, нет ли паразитных наводок.

Из чего состоит осциллограф

Чтобы пользоваться прибором уверенно, нужно понимать его основные органы управления. Когда я провожу занятия, то всегда начинаю с того, что прошу студентов покрутить ручки и посмотреть, как меняется картинка. Это снимает страх перед прибором и даёт интуитивное понимание, какая настройка за что отвечает.

На современных цифровых осциллографах многие из этих настроек вынесены в меню и управляются энкодерами или кнопками, но физический смысл остаётся тем же. Я рекомендую начинающим хотя бы раз поработать с аналоговым прибором — на нём связь между положением ручки и поведением луча на экране чувствуется буквально руками.

Какой осциллограф нужен для ремонта электроники

Для бытового и сервисного ремонта не обязательно покупать дорогую лабораторную модель за несколько тысяч долларов. Но важно понимать, какие характеристики реально имеют значение, а какие — маркетинговые цифры, которые в практике не пригодятся.

Основные параметры

• Полоса пропускания — определяет, сигналы какой частоты прибор адекватно отображает. Правило простое: полоса должна быть минимум в 3–5 раз выше максимальной частоты исследуемого сигнала. Если вы ремонтируете импульсные блоки питания с частотой преобразования 100 кГц, то полосы в 20 МГц хватит с запасом. Но если нужно смотреть фронты цифровых сигналов с длительностью в наносекунды, то и 100 МГц может оказаться мало.
• Частота дискретизации — важна для качества картинки и точности импульсных сигналов. Чем выше, тем более детально отрисовываются быстрые переходы. Для цифровых осциллографов это критичный параметр: при недостаточной дискретизации можно пропустить узкий выброс или неверно оценить длительность фронта.
• Количество каналов — минимум 2 удобно для сравнения сигналов. Например, на одном канале смотрим вход ШИМ-контроллера, на втором — выход на затвор ключа. Сразу видно, есть ли задержка, искажается ли сигнал, не пропадает ли управление.
• Глубина памяти — помогает рассматривать редкие события и переходные процессы. Если памяти мало, то при медленной развёртке прибор снижает частоту дискретизации, и можно пропустить короткие помехи. Я сталкивался с этим при поиске сбоев в шине I2C: на мелкой развёртке всё чисто, а на длинной — видны пропуски тактовых импульсов.
• Чувствительность по входу — полезна для слабых сигналов. Например, при проверке кварцевого генератора амплитуда может быть всего 100–200 мВ, и если прибор не может корректно отобразить такой уровень, вы просто не увидите генерацию.
• Безопасность входа — критична при работе с сетевыми и силовыми узлами. Входное напряжение обычно ограничено 300–400 В, и превышение этого порога может выжечь входные цепи прибора.

Что брать для практики

Для ремонта блоков питания, плат управления, МФУ, мониторов и бытовой электроники обычно достаточно:

• 2 канала;
• нормального триггера с возможностью выбора фронта и уровня;
• полосы от 50 МГц и выше;
• щупов 10:1 в комплекте;
• понятного интерфейса, чтобы не тратить время на копание в меню.

Если работа идёт с цифровой электроникой, импульсными БП и шинными сигналами, лучше брать модель с запасом по частоте и дискретизации. Например, для анализа сигналов SPI или I2C на скоростях выше 1 Мбит/с желательно иметь полосу не менее 100 МГц и дискретизацию от 500 Мвыб/с, иначе фронты будут «завалены», и вы не поймёте, это реальная проблема или артефакт измерения.

Из личного опыта: я долгое время работал с 25-мегагерцовым аналоговым осциллографом, и для 80% задач по ремонту принтеров и блоков питания его хватало. Но когда начал плотно заниматься цифровыми платами управления, перешёл на цифровой двухканальник с полосой 100 МГц — и сразу стало видно то, что раньше ускользало: дребезг на шинах, кратковременные провалы питания, нестабильность тактирования.

Безопасность: что нельзя делать с осциллографом

Это самая важная часть. Ошибка в подключении может сжечь прибор, плату и создать опасную ситуацию для человека. Я видел, как коллега воткнул земляной «крокодил» на первичную сторону блока питания, не подумав о том, что корпус осциллографа заземлён. Результат — короткое замыкание через землю, выбитый автомат в щитке и сгоревший входной канал прибора. Хорошо, что сам остался жив.

Главные правила

• Не подключайте обычный заземлённый осциллограф напрямую к сетевым первичным цепям без понимания схемы и развязки. Земляной провод щупа соединён с корпусом прибора и, соответственно, с заземлением сети. Если вы коснётесь им точки, которая находится под потенциалом относительно земли, произойдёт короткое замыкание.
• Не цепляйте «крокодил» земли туда, где может быть сетевое или высоковольтное напряжение. Всегда думайте, какой потенциал в точке подключения земли относительно настоящей земли.
• Не измеряйте первичную часть импульсного блока питания обычным щупом без изоляции и понимания точки отсчёта. Там после выпрямителя сетевого напряжения «землёй» схемы является минус выпрямителя, который находится под потенциалом примерно -155 В относительно реальной земли (для сети 220 В). Подключение земляного «крокодила» к этой точке — гарантированная авария.
• Проверяйте, что щуп стоит в правильном положении 1:1 или 10:1 и прибор это учитывает. Несовпадение коэффициента — одна из самых частых причин ошибочных измерений.
• Начинайте измерение с большего деления по напряжению, чтобы не перегрузить вход. Лучше сначала увидеть сигнал мелко, а потом растянуть, чем подать на вход 200 В при установленной чувствительности 50 мВ/дел.

Где особенно осторожно

• первичная часть блоков питания;
• инверторы подсветки — там могут быть напряжения порядка 1000 В на запуске;
• сетевые зарядные устройства;
• силовые ключи;
• узлы с высоким напряжением;
• схемы без гальванической развязки.

Если задача связана с первичкой, лучше использовать изолирующий трансформатор, дифференциальный щуп или другой безопасный метод измерения. Обычный щуп в таких случаях — частая причина ошибок. Я для работы с сетевыми блоками питания всегда использую разделительный трансформатор: он разрывает гальваническую связь с сетью, и тогда можно спокойно подключать землю осциллографа к «горячей» стороне, не боясь короткого замыкания. Но даже в этом случае нужно помнить, что сама плата остаётся под напряжением, опасным для жизни.

Как правильно подключать щуп

Подключение щупа кажется мелочью, но именно здесь начинаются типовые ошибки. Я не раз видел, как новички жалуются, что осциллограф «ничего не показывает» или «показывает ерунду», а проблема была в том, что земляной «крокодил» висел в воздухе или был подключён к случайной точке.

Пошагово

1. Включите прибор и дождитесь стабильного запуска — обычно это занимает несколько секунд, пока пройдёт самотестирование.
2. Установите щуп в режим 10:1, если не требуется другое. Это стандартный режим для большинства измерений.
3. В меню канала выставьте тот же коэффициент — обычно это делается в настройках пробника (Probe).
4. Подключите «землю» к общей точке схемы, а не куда попало. Общая точка — это обычно минус питания, земляной полигон платы, корпус. Важно, чтобы это была точка с известным и стабильным потенциалом.
5. Коснитесь измеряемого узла наконечником щупа. Если сигнал не появляется, не спешите крутить ручки — сначала проверьте, есть ли контакт и не ушёл ли щуп в обрыв.
6. Подберите вертикальную и горизонтальную развёртку так, чтобы сигнал занимал 2–4 деления по вертикали и на экране умещалось 2–5 периодов сигнала.
7. Настройте триггер, чтобы сигнал стал устойчивым — выберите канал, по которому синхронизируетесь, установите уровень примерно посередине амплитуды сигнала и выберите нужный фронт (передний или задний).

Почему лучше использовать 10:1

Щуп 10:1 — это не просто делитель напряжения. У него есть несколько важных преимуществ, которые делают его основным рабочим инструментом:

• меньше нагружает цепь — входное сопротивление составляет обычно 10 МОм вместо 1 МОм у режима 1:1, а входная ёмкость снижается с десятков пикофарад до единиц, что критично для высокочастотных цепей;
• уменьшает риск искажения сигнала — меньшая входная ёмкость не «заваливает» фронты и не вносит фазовых сдвигов;
• безопаснее для высокочастотных измерений — меньше вероятность, что подключение щупа нарушит работу схемы;
• расширяет диапазон по напряжению — если в режиме 1:1 максимальное входное напряжение обычно ограничено 30–50 В, то в режиме 10:1 можно измерять сигналы до 300–400 В.

Для большинства ремонтных задач это стандартный и самый практичный вариант. Режим 1:1 я использую только когда нужно измерить очень слабый сигнал с амплитудой в единицы милливольт, где важна максимальная чувствительность.

Как настроить осциллограф перед измерением

Новички часто начинают смотреть сигнал «как есть», а потом не понимают, почему картинка нестабильная или странная. Перед измерением нужно сделать базовую настройку — это занимает полминуты, но экономит часы на расшифровке непонятных осциллограмм.

Базовый алгоритм

• Выберите нужный канал — нажмите кнопку CH1 или CH2, убедитесь, что канал включен (обычно горит светодиод).
• Проверьте коэффициент щупа — в меню канала должна стоять та же цифра, что и на корпусе щупа (обычно 10Х).
• Установите развёртку по времени — начните с относительно быстрой развёртки (например, 1 мс/дел), чтобы увидеть сигнал, а потом подстраивайте под конкретную частоту.
• Выберите режим связи:
  • DC — если нужно видеть и постоянную, и переменную составляющую. Используется в 90% случаев: проверка питания, цифровых сигналов, управляющих импульсов.
  • AC — если надо убрать постоянное смещение и рассмотреть пульсации. Например, на линии 12 В сидит пульсация 100 мВ — в режиме DC вы её просто не разглядите на фоне 12 В, а в AC она растянется на весь экран.
  • GND — если нужно быстро выставить нулевой уровень. Прибор заземляет вход, и вы видите, где находится ноль на экране.
• Настройте уровень триггера — поставьте его так, чтобы он пересекал сигнал примерно посередине амплитуды. Если уровень выше или ниже сигнала, триггер не сработает, и картинка будет «бегать».
• При необходимости включите автоизмерения — современные приборы умеют автоматически определять частоту, период, амплитуду, пиковое напряжение и другие параметры.

Что важно при старте

Если сигнал «убежал» с экрана или выглядит как хаотичный шум, почти всегда проблема в одном из трёх пунктов:

• неправильная развёртка — слишком быстрая или слишком медленная для данного сигнала;
• неверный триггер — не тот канал, не тот уровень, не тот фронт;
• плохое соединение земли — «крокодил» не подключен или подключен к точке с высоким сопротивлением.

Из практики: часто бывает, что сигнал есть, но он «ползёт» по экрану. Это значит, что триггер не может за него зацепиться. Причины: уровень триггера выше амплитуды сигнала, выбран не тот канал, или в сигнале присутствует сильная низкочастотная помеха, которая сбивает синхронизацию. В последнем случае помогает переключение в режим AC или включение фильтра шума в настройках триггера, если он есть.

Какие сигналы чаще всего проверяют при ремонте

Осциллограф особенно полезен там, где есть повторяющиеся процессы или импульсные формы. За годы практики я выделил несколько типовых точек, с которых начинается диагностика в 90% случаев.

1. Питание и пульсации

Проверяют:

• есть ли пульсации на линии питания;
• не проседает ли напряжение под нагрузкой;
• нет ли выбросов при запуске;
• не «болтается» ли стабилизатор.

Пример из практики: ремонтирую плату управления принтера. Мультиметр показывает на выходе стабилизатора 3.3 В — всё в норме. Но плата ведёт себя нестабильно: то запустится, то уйдёт в перезагрузку. Подключаю осциллограф в режиме AC с чувствительностью 50 мВ/дел — и вижу пульсации амплитудой почти 200 мВ с частотой около 50 кГц. Это работа импульсного преобразователя, у которого высох выходной электролитический конденсатор. Замена конденсатора — и плата работает стабильно. Мультиметр эту пульсацию не видел, потому что измерял постоянное напряжение и просто усреднял колебания.

2. Тактовый генератор и кварц

Если микроконтроллер молчит, стоит проверить:

• есть ли генерация на кварце;
• не срывается ли колебание;
• нет ли искажений;
• соответствует ли амплитуда нормальному режиму.

Здесь есть важный нюанс: кварцевый резонатор — очень чувствительный элемент. Подключение щупа может нагрузить цепь и сорвать генерацию, особенно если используется щуп 1:1 с большой входной ёмкостью. Поэтому смотреть кварц нужно щупом 10:1 и быть готовым к тому, что сам факт подключения может изменить поведение схемы. Если генерация есть без щупа, а при подключении пропадает — это не обязательно неисправность, это может быть нормальная реакция чувствительной цепи на дополнительную нагрузку.

3. ШИМ-контроллер и импульсный блок питания

Проверяют:

• наличие импульсов на затворе ключа;
• частоту генерации;
• заполнение импульсов;
• стартует ли контроллер;
• не уходит ли схема в защиту.

Типичный сценарий: блок питания не запускается. Мультиметр показывает, что на выводе питания ШИМ-контроллера есть напряжение, но оно ниже нормы — скажем, 8 В вместо 12 В. Осциллограф в этот момент показывает, что при попытке запуска напряжение проседает до 5–6 В, контроллер пытается стартовать, выдаёт пару импульсов и уходит в защиту по пониженному питанию. Причина — высохший конденсатор в цепи питания контроллера. Мультиметр показывает среднее значение, а осциллограф — динамику провала.

4. Сигнальные линии

В цифровой технике осциллограф помогает увидеть:

• наличие импульсов на шинах;
• фронты сигналов;
• паразитные наводки;
• пропуски пакетов;
• нестабильный уровень логики.

Например, при ремонте МФУ часто нужно проверить, общается ли процессор с памятью или контроллером двигателя. Осциллографом можно увидеть, есть ли активность на шине данных, не «залипает» ли линия в постоянном уровне, нет ли конфликта шины, когда два устройства одновременно пытаются выставить данные.

5. Аудиосигналы и аналоговые цепи

Можно проверить:

• наличие сигнала на входе и выходе;
• форму синуса;
• искажения;
• обрыв по каскаду;
• самовозбуждение усилителя.

Самовозбуждение — это вообще отдельная тема. Усилитель может работать, но на выходе, помимо полезного сигнала, присутствует высокочастотная генерация, которая не слышна уху, но вызывает перегрев выходных транзисторов и повышенное энергопотребление. Мультиметр такое не видит, а осциллограф показывает чёткую синусоиду с частотой в сотни килогерц поверх полезного сигнала.

Как читать сигнал на экране

Понимать форму сигнала важнее, чем просто видеть «красивую картинку». Когда я обучаю начинающих мастеров, то всегда говорю: осциллограф — это не фотоаппарат, чтобы любоваться картинкой, это диагностический прибор. Важно не то, как сигнал выглядит, а то, что его форма говорит о состоянии схемы.

Основные параметры

На что смотреть в первую очередь

• стабильна ли форма — если сигнал меняется от периода к периоду, это признак нестабильности генерации или помех;
• нет ли провалов — кратковременные снижения амплитуды могут указывать на проблемы с питанием или нагрузкой;
• нет ли выбросов — резкие всплески напряжения часто возникают из-за паразитных индуктивностей и плохой разводки;
• совпадает ли частота с ожидаемой — отклонение на 10–20% уже повод задуматься;
• не расплывается ли фронт — затянутые фронты говорят о проблемах с ёмкостной нагрузкой или неисправных драйверах;
• нет ли дрожания уровня — джиттер может указывать на нестабильность тактирования или помехи по питанию.

Важный практический момент: всегда обращайте внимание на масштаб. Сигнал, который выглядит идеально на развёртке 1 мс/дел, может оказаться «колючим» на развёртке 10 нс/дел. И наоборот — кратковременные помехи, пугающие на быстрой развёртке, могут быть некритичны в масштабе работы всей схемы.

Типовые неисправности, которые видно осциллографом

За годы ремонта у меня накопился целый набор типовых дефектов, которые мультиметр не ловит, а осциллограф показывает сразу. Вот основные из них.

Просадка питания под нагрузкой

Симптомы:

• устройство запускается и отключается;
• плата зависает;
• перезагрузки без причины.

Что ищем:

• пульсацию — в режиме AC на выходе стабилизатора;
• провалы — в момент включения нагрузки;
• плохой конденсатор — высохший электролит не держит заряд, и под нагрузкой напряжение проседает;
• перегрузку по линии — возможно, какой-то узел потребляет больше тока, чем должен.

Характерный случай: ремонт монитора, который включается, показывает изображение пару секунд и гаснет. Мультиметр на выходе блока питания показывает стабильные 12 В. Осциллограф в режиме AC обнаруживает, что при включении подсветки напряжение проседает на 2–3 В на несколько миллисекунд, и схема защиты отрабатывает отключение. Причина — потеря ёмкости фильтрующего конденсатора во вторичной цепи.

Нет запуска ШИМ

Симптомы:

• блок питания молчит;
• на выходе ноль или заниженное напряжение.

Что ищем:

• приходит ли питание на контроллер — осциллографом смотрим на выводе VCC, видим ли мы попытку запуска;
• есть ли стартовые импульсы — часто контроллер выдаёт пару импульсов и уходит в защиту;
• не заблокирована ли защита — на выводе защиты может висеть высокий уровень, который блокирует генерацию;
• цел ли обвязочный резистор — обрыв резистора в цепи запуска может привести к тому, что контроллер не получает начального питания.

Не работает микроконтроллер

Симптомы:

• индикация не загорается;
• кнопки не реагируют;
• нет логики управления.

Что ищем:

• питание — осциллографом проверяем, нет ли провалов при старте;
• тактирование — есть ли генерация на кварце или внешнем генераторе;
• сброс — на выводе reset должен быть высокий уровень, если он залипает в нуле, контроллер не стартует;
• сигнал на линии reset — часто там стоит RC-цепь, и если конденсатор в обрыве или резистор ушёл, уровень может быть нестабильным;
• активность на шине — если контроллер работает, но не общается с периферией, на шинах данных должна быть видна импульсная активность.

Сильные помехи

Симптомы:

• шум в аудио;
• сбои в управлении;
• некорректная работа сенсоров.

Что ищем:

• плохую фильтрацию — пульсации на линиях питания;
• наводки — часто возникают из-за плохой разводки земли или отсутствия экранирования;
• отсутствие развязки — силовые импульсные цепи могут «фонить» на чувствительные аналоговые узлы;
• проблемы с землёй — если земляной полигон имеет разрывы, возникают паразитные контуры, которые собирают помехи.

Как сравнивать «исправный» и «неисправный» сигнал

Это один из самых практичных способов ремонта. Я пользуюсь им постоянно, особенно когда нет схемы или документации на плату.

Подход

• Найдите эталонный узел на такой же плате. Если ремонтируете двухканальный усилитель и один канал работает, а второй нет — у вас уже есть исправный образец для сравнения.
• Измерьте сигнал в одинаковой точке. Важно, чтобы условия измерения были идентичны: тот же щуп, тот же коэффициент, та же развёртка.
• Сравните амплитуду, форму, частоту и уровень шума. Разница в любом из этих параметров — повод копнуть глубже.
• Если второй канал позволяет, смотрите оба сигнала одновременно. На двухканальном осциллографе это делается элементарно: один канал на исправный узел, второй — на неисправный.

Почему это работает

В реальном ремонте не всегда есть схема или точные значения. Зато часто есть исправная часть платы, соседний канал или аналогичное устройство. Сравнение даёт больше информации, чем попытка угадывать по одному измерению. Я не раз находил дефекты, просто сравнивая осциллограммы на двух одинаковых каналах: на одном всё чисто, на другом — провал в определённый момент, и сразу понятно, где искать.

Важный нюанс: при сравнении обязательно учитывайте, что сигналы могут быть синхронизированы по-разному. Если сравниваете два тактовых сигнала, они могут быть сдвинуты по фазе — это нормально. Смотрите на форму, а не на временное положение относительно друг друга.

Пошаговый алгоритм поиска неисправности осциллографом

Когда ко мне попадает плата с неясным дефектом, я действую по определённой схеме. Она не гарантирует мгновенного нахождения неисправности, но позволяет не упустить очевидное и не тратить время на гадание.

Универсальная схема

1. Сначала проверьте питание мультиметром. Убедитесь, что все напряжения присутствуют и находятся в допустимых пределах. Если питание отсутствует или занижено — ищите проблему в цепях питания, не лезьте в сигнальные цепи.
2. Затем убедитесь, что питание не проседает под нагрузкой. Подключите нагрузку или запустите устройство в штатном режиме и посмотрите, не падает ли напряжение.
3. Осциллографом проверьте наличие пульсаций. Переключитесь в режим AC, установите чувствительность 20–50 мВ/дел и посмотрите на каждую линию питания. Норма — пульсации не более 1–2% от номинального напряжения.
4. Посмотрите запуск контроллера или ШИМ. На затворе ключа должны быть импульсы, на выводе питания контроллера — стабильное напряжение без провалов.
5. Проверьте, доходит ли сигнал до следующего каскада. Если на входе каскада сигнал есть, а на выходе нет — проблема в этом каскаде.
6. Сравните с исправным каналом или типовой формой сигнала. Если есть образец для сравнения — используйте его.
7. Локализуйте участок, где сигнал пропадает или искажается. Сужайте зону поиска, двигаясь от входа к выходу или наоборот.

Логика поиска

Работайте от общего к частному:

• есть ли питание — это базовое условие работы любой схемы;
• есть ли генерация — если нет тактирования, цифровая часть не оживёт;
• есть ли управление — поступают ли сигналы на ключевые компоненты;
• проходит ли сигнал через каскад — проверяем прохождение от входа к выходу;
• что меняется при нажатии, запуске, нагрузке — динамические тесты часто выявляют скрытые дефекты.

Эта логика кажется очевидной, но в реальном ремонте легко уйти в сторону, начав проверять сложные сигналы, когда на самом деле проблема в банальном питании. Я всегда говорю: сначала убедитесь, что пациент дышит, а потом уже проверяйте рефлексы.

Типовые ошибки новичков

1. Смотрят не ту точку

Иногда проблема не в самом элементе, а до него или после него. Если на выходе пусто, не значит, что виноват именно выходной каскад. Сигнал может отсутствовать на входе этого каскада. Всегда проверяйте прохождение сигнала по цепочке.

2. Неверно ставят землю

Плохая точка земли даёт мусор на экране и ложные выводы. Земляной «крокодил» должен быть подключен к общей точке схемы как можно ближе к измеряемому узлу. Длинный земляной провод работает как антенна и собирает все помехи. В идеале использовать короткий пружинный контакт на наконечнике щупа для подключения земли непосредственно рядом с измеряемой точкой.

3. Не учитывают коэффициент щупа

Если щуп 10:1, а в меню стоит 1:1, измерение будет неправильным. Прибор будет считать, что на вход приходит сигнал в 10 раз меньший, чем на самом деле, и все автоматические измерения окажутся ошибочными. Проверяйте соответствие перед каждым измерением.

4. Путают шум с полезным сигналом

На экране может быть смесь пульсаций, помех и реального сигнала. Надо менять масштаб и триггер, чтобы разделить эти составляющие. Полезный сигнал обычно стабилен по частоте и амплитуде, а шум хаотичен. Переключение в режим AC и изменение развёртки помогает отделить одно от другого.

5. Не смотрят на нагрузку

Некоторые дефекты проявляются только под нагрузкой. Без неё сигнал может выглядеть нормально. Например, блок питания может выдавать идеальные 12 В на холостом ходу, но под нагрузкой напряжение проседает или появляются пульсации. Всегда проверяйте работу под реальной или эквивалентной нагрузкой.

Что полезно иметь рядом с осциллографом

• мультиметр — для базовых измерений и прозвонки;
• комплект щупов 10:1 — желательно с игольчатыми наконечниками для удобства;
• игольчатые наконечники — позволяют точно касаться мелких выводов микросхем, не закорачивая соседние;
• пинцет — для удержания компонентов и мелких работ;
• изолированные зажимы — для безопасного подключения к выводам под напряжением;
• лабораторный блок питания — для подачи стабильного напряжения при проверке плат вне устройства;
• схему или хотя бы фрагмент схемы — даже примерная схема сильно ускоряет поиск;
• исправную донорскую плату для сравнения — бесценный инструмент, когда нет документации.

Чек-лист перед измерением

• Щуп исправен — проверьте, нет ли обрыва, не повреждена ли изоляция.
• Коэффициент щупа совпадает с настройкой прибора — 10:1 на щупе и 10Х в меню.
• Есть безопасная точка земли — вы знаете, куда подключаете земляной «крокодил», и это не приведёт к короткому замыканию.
• Выбран правильный канал — CH1 или CH2, и он включен.
• Установлен подходящий режим DC или AC — DC для большинства измерений, AC для анализа пульсаций.
• Развёртка не слишком быстрая и не слишком медленная — сигнал должен занимать 2–5 периодов на экране.
• Триггер настроен — уровень в пределах амплитуды сигнала, выбран правильный фронт.
• Измеряемая точка понятна заранее — вы знаете, что именно хотите увидеть и какой сигнал должен быть в этой точке.

Когда осциллограф особенно полезен в ремонте

• при поиске неисправностей в импульсных блоках питания;
• при диагностике плат управления;
• при ремонте МФУ, принтеров и копиров с электронной логикой;
• при восстановлении мониторов и зарядных устройств;
• при проверке генерации, тактирования и сигналов сброса;
• при поиске нестабильных дефектов, которые не ловятся мультиметром.

Когда осциллограф не даст ответа сразу

Есть случаи, где прибор показывает проблему, но не объясняет причину полностью:

• короткое замыкание по питанию — осциллограф покажет, что напряжение отсутствует, но не скажет, где именно КЗ;
• пробой микросхемы — может проявляться как нестабильность сигнала, но для точной идентификации нужен мультиметр или тестер компонентов;
• перегрев элемента — осциллограф не измеряет температуру, здесь нужен тепловизор или термопара;
• обрыв внутри многослойной платы — сигнал может пропадать, но место обрыва осциллограф не укажет;
• дефект, который проявляется только после прогрева — осциллограф зафиксирует изменение сигнала, но причина может быть в термомеханическом напряжении, а не в электрическом дефекте.

В таких ситуациях осциллограф — это часть диагностики, а не финальный ответ. Он показывает, что что-то не так, но для точной локализации дефекта нужны другие методы: прозвонка, измерение сопротивлений, визуальный осмотр, термодиагностика.

Вывод

Осциллограф в ремонте электроники нужен не для «красивых картинок», а для понимания поведения схемы в реальном времени. Он помогает увидеть то, что мультиметр скрывает: импульсы, пульсации, провалы, срывы генерации, ошибки запуска и нестабильность питания.

Если пользоваться им системно, а не хаотично, прибор резко ускоряет поиск неисправностей. Главный принцип простой: сначала понять, какой сигнал должен быть в точке измерения, потом сравнить его с фактическим, и только после этого делать вывод о неисправности. Осциллограф — это не волшебная палочка, а инструмент, который требует понимания схемотехники и логики работы устройства. Но в умелых руках он превращает гадание в осознанную диагностику.

FAQ

Чем осциллограф отличается от мультиметра?

Мультиметр показывает численное значение напряжения или сопротивления, а осциллограф — форму сигнала во времени. Мультиметр измеряет усреднённые или среднеквадратичные значения, осциллограф отображает мгновенные. Поэтому мультиметр не видит кратковременных провалов, пульсаций и импульсных помех, которые могут быть критичны для работы схемы.

Какой щуп лучше использовать для ремонта?

Обычно удобнее работать щупом 10:1. Он меньше нагружает цепь и безопаснее для большинства измерений. Входное сопротивление 10 МОм и малая входная ёмкость (обычно 10–15 пФ) минимально влияют на работу схемы. Режим 1:1 имеет смысл только для очень слабых сигналов, где важна максимальная чувствительность, но при этом нужно помнить о большей входной ёмкости и меньшем входном сопротивлении.

Можно ли осциллографом проверять блок питания?

Да, особенно импульсный. Осциллограф помогает увидеть пульсации, срыв запуска, нестабильность и паразитные выбросы. Но при работе с первичной стороной обязательно соблюдайте меры безопасности: используйте разделительный трансформатор или дифференциальный щуп, чтобы не создать короткое замыкание через землю прибора.

Почему сигнал на экране «бегает»?

Чаще всего неправильно настроен триггер, развёртка или подключение земли. Проверьте, что уровень триггера находится в пределах амплитуды сигнала, выбран правильный канал синхронизации, а земляной провод щупа надёжно подключен к общей точке схемы. Если сигнал всё равно нестабилен, попробуйте изменить развёртку или включить фильтрацию в настройках триггера.

Нужен ли дорогой осциллограф для бытового ремонта?

Не всегда. Для большинства задач по ремонту электроники важнее удобство, два канала, нормальный триггер и адекватная полоса пропускания, чем максимально дорогая модель. Прибор за 200–300 долларов с полосой 50–100 МГц вполне справляется с ремонтом блоков питания, мониторов, принтеров и бытовой техники. Дорогие модели имеет смысл покупать, когда вы работаете с высокоскоростными цифровыми интерфейсами или занимаетесь разработкой.
