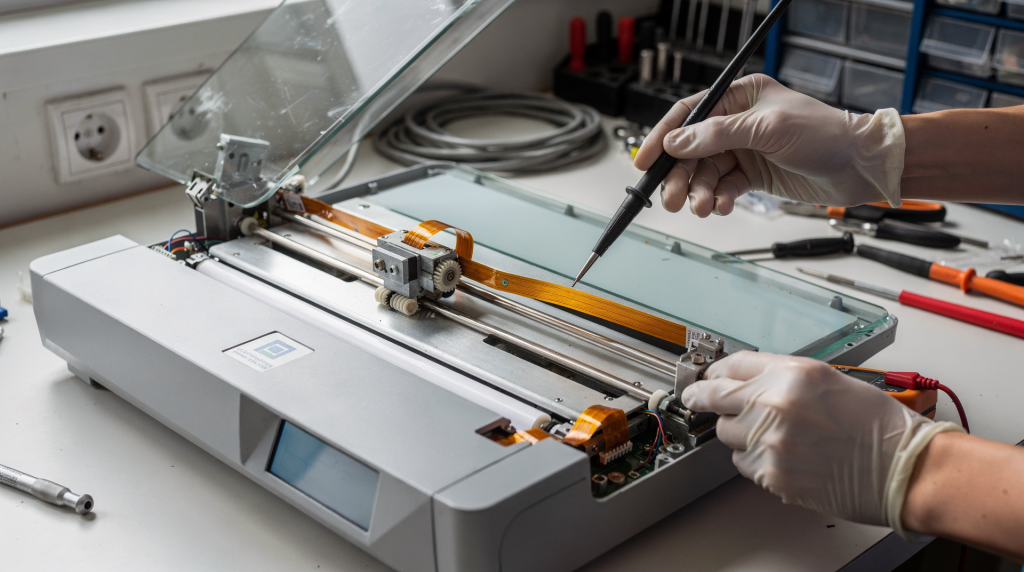

Ремонт сканера: диагностика подсветки, моторчиков и шлейфов

Когда сканер начинает полосить, выдавать чёрный лист или каретка отказывается двигаться, многие сразу грешат на сложную электронику. На практике же корень проблемы в 90% случаев кроется в трёх узлах: подсветке, моторе протяжки или шлейфах. И это хорошая новость — такую неисправность можно разложить по шагам и не менять детали наугад.

За десять лет ремонта офисной техники я убедился: даже самая хитрая ошибка инициализации почти всегда сводится к банальному обрыву в шлейфе, высохшей смазке на направляющей или сдохшему светодиоду в линейке. В этой статье разберём практическую диагностику — что проверять в первую очередь, как отличить проблему подсветки от неисправности моторчика, где искать обрыв шлейфа и какие ошибки чаще всего мешают ремонту.

Как устроен сканер и почему ломается именно он

В большинстве планшетных и МФУ-сканеров есть несколько ключевых узлов:

• Лампа или LED-подсветка — освещает оригинал.
• Сканирующая каретка — двигает оптический модуль вдоль стекла.
• Мотор и ремень — обеспечивают движение.
• Шлейфы — передают питание и сигналы между платой и кареткой.
• Плата управления — запускает мотор, читает датчики и обрабатывает сигнал с сенсора.

Если любой из этих элементов работает нестабильно, сканер начинает вести себя очень характерно: лампа не загорается, каретка дергается, слышны треск или щелчки, изображение получается с полосами или темным фоном. Причём неисправность редко бывает «плавающей» — обычно симптом чётко указывает на конкретный узел, нужно только правильно его интерпретировать.

С чего начать диагностику

Перед разборкой важно понять симптом. Это сильно экономит время и уберегает от лишних манипуляций. Я всегда сначала внимательно слушаю и смотрю, что делает аппарат при включении, и только потом берусь за отвёртку.

Типовые признаки неисправностей

Базовый алгоритм

1. Осмотрите сканер внешне — нет ли механических повреждений, перекосов крышки, посторонних предметов.
2. Проверьте, нет ли загрязнения стекла, зеркал и линейки. Даже тонкая пыль на оптике даёт полосы и тёмные пятна.
3. Послушайте, как запускается механизм: ровный гул или рывки с щелчками.
4. Проверьте движение каретки вручную при отключенном питании — она должна ходить плавно, без заеданий.
5. Измерьте питание на подсветке и моторе — это сразу отсекает половину догадок.
6. Осмотрите шлейфы и разъемы — часто проблема именно там, особенно в аппаратах с большим пробегом.
7. Только потом переходите к плате управления, если всё остальное исправно.

Диагностика подсветки сканера

Подсветка — одна из самых частых причин, когда сканер «вроде живой», но изображение получается черным или очень темным. При этом каретка исправно ездит, мотор работает, а результат нулевой. В таких случаях я первым делом проверяю, загорается ли лампа или светодиодная линейка при старте сканирования.

Какие бывают подсветки

В старых моделях встречаются:

• холодные катодные лампы (CCFL) — требуют высоковольтного инвертора, часто выходят из строя из-за потемнения концов или пробоя трансформатора;
• люминесцентные трубки — аналогичны CCFL, но с отдельным стартером;
• светодиодные линейки — наиболее распространены сейчас, компактны и надёжны, но тоже имеют свои слабые места.

В современных сканерах чаще всего используется LED-подсветка. Она питается постоянным напряжением (обычно 12–24 В) и управляется драйвером, который может быть выполнен в виде отдельной микросхемы или части основного контроллера.

Симптомы неисправной подсветки

• при старте каретка двигается, но изображение черное;
• лампа кратко вспыхивает и гаснет — классика для CCFL с умирающим инвертором;
• сканер запускается только после нескольких попыток;
• на стекле видно слабое свечение, но снимок получается темным;
• изображение есть, но с сильной неравномерностью по яркости — обычно указывает на деградацию одного из светодиодов в линейке.

Что проверить

1. Есть ли запуск подсветки

Откройте крышку, запустите сканирование и посмотрите, загорается ли подсветка вообще. Если света нет, нужно проверить питание и сам источник света. Иногда лампа загорается, но очень тускло — это тоже признак неисправности.

2. Питание на разъеме подсветки

Мультиметром измерьте напряжение на выходе платы, идущее к лампе или LED-линейке. Для светодиодной линейки типично 12–24 В постоянного тока. Если напряжение есть, а линейка не светит — проблема в самой линейке или её разъёме. Если напряжения нет — ищите неисправность в плате управления: предохранитель, ключевой транзистор, драйвер, обрыв дорожки. В случае CCFL-ламп измерять напряжение нужно с осторожностью — на выходе инвертора может быть несколько сотен вольт переменки, и обычный мультиметр может не справиться. Лучше использовать осциллограф с высоковольтным щупом или просто проверить наличие запуска по характерному писку инвертора.

3. Состояние лампы или LED-линейки

Для LED-линейки типичны:

• обрыв одного светодиода — вся линейка гаснет, если светодиоды включены последовательно;
• деградация яркости — светодиод светит, но слабо, часто с изменением цветовой температуры;
• плохой контакт в разъёме — окисление или непропай;
• пробой драйвера подсветки — например, выход из строя токозадающего резистора или микросхемы стабилизатора тока.

Для лампы CCFL:

• потемнение концов — верный признак износа, лампа может ещё зажигаться, но яркость падает;
• нестабильный розжиг — инвертор пытается запустить лампу, но она гаснет через секунду;
• полное отсутствие свечения при исправном питании — обрыв нити накала или потеря эмиссии.

Практический совет

Если подсветка загорается на долю секунды и гаснет, не спешите менять лампу. Часто виноват драйвер подсветки, который уходит в защиту из-за перегрузки, обрыва или короткого замыкания в линейке. Я обычно проверяю ток потребления линейки — если он в норме, а драйвер всё равно отключается, проблема в самом драйвере (например, высох электролит в цепи обратной связи). Для LED-линеек полезно прозвонить каждый светодиод мультиметром в режиме проверки диодов — исправный светодиод должен засветиться (хоть и слабо) и показать прямое падение около 1.8–3.3 В.

Частые ошибки при ремонте подсветки

• проверяют лампу «на глаз» и считают ее исправной — слабое свечение можно не заметить при дневном свете;
• меняют подсветку без проверки питающего напряжения — а проблема была в окисленном разъёме на плате;
• не чистят оптический тракт — пыль на зеркалах и линзах даёт точно такой же тёмный скан, как и неисправная лампа;
• забывают, что темный скан может быть следствием не подсветки, а обрыва сигнальной части — например, нет тактового сигнала на CCD-матрице.

Диагностика моторчиков и механики

Если сканер не может пройти инициализацию, каретка дергается, шумит или остается в одном положении, первым делом нужно смотреть механику и двигатель. За годы ремонта я вывел простое правило: любой посторонний звук при старте — повод лезть в механику, а не в плату.

Как понять, что проблема в моторе

Признаки:

• при включении слышен короткий жужжащий звук, но движение не начинается — мотор пытается провернуться, но что-то мешает;
• каретка упирается в край и возвращается — сбита инициализация, часто из-за грязного датчика начала позиции;
• ремень двигается неуверенно, с проскальзыванием;
• мотор греется сильнее обычного — признак заклинивания или короткозамкнутого витка в обмотке;
• сканер выдаёт ошибку инициализации — например, «Scanner error» или мигает индикатор.

Что входит в механику сканера

• шаговый мотор;
• ремень;
• шестерни;
• направляющие;
• каретка;
• датчик начала позиции (обычно оптопара или микропереключатель).

Пошаговая проверка механики

1. Осмотрите ход каретки вручную

При полностью обесточенном устройстве аккуратно переместите каретку. Она должна ходить ровно, без заеданий и сильного люфта. Если движение тугое, проблема может быть в загрязнении направляющих или высохшей смазке. В таких случаях я снимаю каретку, чищу направляющие спиртом и наношу тонкий слой силиконовой смазки — ни в коем случае не литол или густую бытовую смазку, они собирают пыль и только ухудшают скольжение.

2. Проверьте ремень

Ремень не должен быть:

• растрескавшимся;
• растянутым;
• замасленным;
• перескочившим по шкиву.

Слабый ремень вызывает проскальзывание, из-за чего каретка теряет позицию. Натяжение проверяется легким нажатием пальца — ремень не должен провисать более чем на пару миллиметров. Если ремень растянут, его лучше заменить, потому что подтяжка часто приводит к перекосу и ускоренному износу шестерён.

3. Осмотрите шестерни и привод

Иногда ломается зуб шестерни, и мотор крутится, но усилие на каретку не передаётся. Это сразу слышно: мотор жужжит, а каретка стоит на месте. Визуально осмотрите все зубчатые колёса на предмет трещин и сколов.

4. Проверьте мотор

Шаговый мотор можно прозвонить по обмоткам. Обычно у биполярного шаговика две обмотки, сопротивление каждой — от единиц до нескольких десятков Ом (точные значения зависят от модели). Если одна из обмоток в обрыве или в коротком замыкании, мотор под замену. Но даже исправный по сопротивлению мотор может не запускаться под нагрузкой, если есть проблемы с драйвером или механикой. Я всегда проверяю, приходит ли питание на обмотки при попытке движения — осциллографом или мультиметром в режиме переменки можно увидеть импульсы. Если сигналы есть, а мотор не крутит — дело в механике или самом моторе (например, рассыпались магниты ротора).

Как отличить мотор от заклинивания

Если мотор жужжит, но каретка стоит, сначала проверяйте:

• не упирается ли каретка в стекло или корпус;
• не слетел ли ремень;
• не заклинило ли направляющую;
• нет ли сломанного крепления.

Если механика ходит свободно, тогда уже имеет смысл измерять питание мотора и проверять драйвер на плате. Часто виновником оказывается микросхема драйвера шагового двигателя (например, A4988, DRV8825 или специализированная), которая выходит из строя из-за перегрева или броска напряжения. Проверяется заменой или по осциллограмме на выходных пинах.

Шлейфы: один из самых недооцененных источников проблем

Шлейф в сканере работает в постоянном движении, поэтому со временем ломается чаще, чем кажется. Особенно это касается узкого гибкого шлейфа, идущего к каретке. По моей статистике, примерно треть обращений с полосами и пропаданием изображения связана именно с повреждением шлейфа, а не с сенсором или платой.

Что бывает со шлейфом

• трещины в дорожках — результат многократных перегибов;
• надлом в месте перегиба — самое уязвимое место, обычно около разъёма на каретке;
• окисление контактов — если в аппарат попадала влага или он стоял в сыром помещении;
• плохой контакт в разъеме — разъём мог разболтаться или потерять прижимную силу;
• частичный обрыв, который проявляется только при движении — самая коварная неисправность, потому что на статике прозвонка может показать целостность.

Симптомы проблем со шлейфом

• сканер запускается через раз;
• изображение пропадает при перемещении каретки;
• появляются вертикальные полосы;
• часть изображения отсутствует;
• подсветка работает, но данные не читаются;
• каретка может вести себя нормально, а результат сканирования — с ошибками.

Как проверять шлейф правильно

Визуальный осмотр

Ищите:

• заломы;
• потертости;
• следы перегрева;
• трещины у места сгиба;
• надрывы у разъемов.

Я всегда использую лупу или микроскоп — на тонких шлейфах трещина может быть шириной в долю миллиметра и не видна невооружённым глазом.

Прозвонка мультиметром

Проверяйте каждую дорожку на целостность. Для гибких шлейфов важно делать это без сильного перегиба, иначе можно получить ложные выводы. Щупы должны быть острыми, чтобы не закорачивать соседние дорожки. Если шлейф многожильный, удобно прозванивать с двух сторон, сверяясь с распиновкой разъёма.

Проверка «на движение»

Иногда обрыв проявляется только в определенном положении каретки. Осторожно пошевелите шлейф при включенном, но разобранном устройстве и смотрите на реакцию. Если картинка появляется и исчезает — контакт нестабилен. Этот тест я провожу в самом конце, когда остальные проверки не дали результата, потому что есть риск окончательно добить шлейф.

Что делать при повреждении шлейфа

• если шлейф стандартный и доступен в продаже — заменить. Это самый надёжный вариант;
• если это редкая модель — можно попробовать восстановление, но оно оправдано не всегда. Я иногда восстанавливаю дорожки тонким эмалированным проводом, припаивая его к контактным площадкам, но это требует опыта и аккуратности;
• если дорожки повреждены у края, иногда помогает укорочение с последующей перепайкой, но такой ремонт требует аккуратности и не всегда долговечен — шлейф становится короче, и его может не хватить для полного хода каретки.

Пошаговая диагностика сканера в мастерской

Ниже — рабочая последовательность, которая помогает не пропустить банальные причины. Я пользуюсь ей уже много лет, и она ни разу не подводила.

Шаг 1. Проверка внешних факторов

• Очистить стекло.
• Проверить крышку и прижим оригинала.
• Убедиться, что нет бумаги, пыли или посторонних предметов в зоне движения каретки.

Шаг 2. Тест включения

• Запустить сканирование.
• Послушать работу мотора.
• Посмотреть, загорается ли подсветка.
• Отследить, доходит ли каретка до конца хода.

Шаг 3. Проверка механики

• Отключить питание.
• Прокатить каретку вручную.
• Проверить ремень, шестерни, направляющие.
• Убедиться, что нет перекоса.

Шаг 4. Проверка электрики

• Измерить питание подсветки.
• Проверить обмотки мотора.
• Осмотреть разъемы.
• Прозвонить шлейфы.

Шаг 5. Проверка платы

Если подсветка, мотор и шлейфы живые, остается плата управления. Здесь обычно ищут:

• предохранитель;
• ключи питания;
• драйвер мотора;
• драйвер подсветки;
• окисленные дорожки;
• трещины пайки — особенно под BGA-микросхемами, но это уже редкость для сканеров.

Какие инструменты нужны для ремонта

Для уверенной диагностики хватит базового набора:

• мультиметр;
• пинцет;
• набор отверток;
• фонарик;
• спирт и безворсовые салфетки;
• смазка для направляющих;
• лупа или микроскоп для осмотра шлейфов и пайки.

Если ремонтируете регулярно, полезны:

• лабораторный блок питания;
• осциллограф;
• тестер компонентов;
• термопинцет или паяльная станция.

Типовые ошибки при ремонте сканера

• Менять лампу, не проверив питание.
• Разбирать каретку без фиксации положения — потом трудно выставить оптику.
• Сильно тянуть шлейф и добивать уже поврежденную дорожку.
• Путать проблему подсветки с проблемой сенсора — например, тёмный скан может быть из-за отсутствия тактирования CCD, а лампа при этом исправна.
• Смазывать направляющие чем попало, включая густую бытовую смазку — она забивается пылью и создаёт ещё большее сопротивление.
• Не учитывать, что ошибка может быть плавающей и проявляться только на горячем устройстве — я всегда прогреваю сканер перед окончательной проверкой.

Когда ремонт экономически невыгоден

Есть случаи, когда восстановление сканера не имеет смысла:

• сломана плата управления, а модель редкая — стоимость платы может превышать цену аналогичного б/у аппарата;
• поврежден сенсор и шлейф одновременно — замена CCD-линейки часто нерентабельна;
• механика изношена настолько, что нужна почти полная замена узла — например, изношены направляющие и шестерни, а запчасти не найти;
• стоимость деталей близка к цене рабочего б/у устройства.

В таких случаях лучше оценить не только цену запчастей, но и время на поиск и настройку. Иногда проще купить донора и перекинуть узел целиком.

Чек-лист перед сборкой

Перед тем как закрывать корпус, проверьте:

• подсветка стабильно загорается;
• каретка проходит полный ход без рывков;
• ремень стоит ровно;
• шлейф не пережат;
• стекло и оптика чистые;
• разъемы защелкнуты до конца;
• после включения нет посторонних звуков.

Как продлить ресурс сканера после ремонта

• не допускать пыли и бумажного мусора внутри;
• периодически чистить стекло и линзы;
• не перегибать крышку и шлейфы;
• не оставлять каретку в перекошенном положении;
• использовать устройство в нормальном температурном режиме;
• при первых признаках шума или рывков не затягивать с диагностикой.

FAQ

Почему сканер делает черный лист, но каретка двигается?

Чаще всего не работает подсветка, есть обрыв в её цепи или неисправен драйвер питания. Реже — отсутствует сигнал с матрицы, но тогда изображение обычно не просто чёрное, а с артефактами. Проверьте питание подсветки и саму лампу/линейку.

Если сканер шумит, но не двигается, что проверять первым?

Сначала механику: ремень, шестерни, направляющие и заклинивание каретки. Потом уже мотор и плату. В большинстве случаев шум при неподвижной каретке — это проскальзывание ремня или сломанный зуб шестерни.

Можно ли проверить шлейф мультиметром?

Да, прозвонка показывает обрыв и плохой контакт, но частичные дефекты иногда проявляются только при движении. Поэтому после статической проверки обязательно проведите тест «на движение» — аккуратно пошевелите шлейф и следите за изображением.

Полосы на скане всегда означают проблему с сенсором?

Нет. Часто причина в грязном стекле, поврежденном шлейфе или нестабильном контакте. Я сначала всегда чищу оптику и проверяю шлейф, и только потом грешу на сенсор.

Что чаще ломается в старых сканерах?

Подсветка, гибкие шлейфы, ремень и загрязнение механики. В офисной технике это самые типичные точки отказа. У CCFL-сканеров добавляется инвертор, который со временем теряет ёмкость конденсаторов и перестаёт запускать лампу.

Вывод

Ремонт сканера почти всегда начинается с простой логики: сначала подсветка, потом мотор и механика, затем шлейфы и только после этого плата управления. Такой порядок позволяет быстро найти неисправность без бессмысленной замены деталей.

Если сканер не стартует, не показывает изображение или работает с полосами, не спешите разбирать все подряд. В большинстве случаев проблема лежит на поверхности — в питании подсветки, изношенном ремне, закисшей направляющей или треснувшем шлейфе. Именно эти узлы и дают основную часть обращений в ремонте офисной техники.
